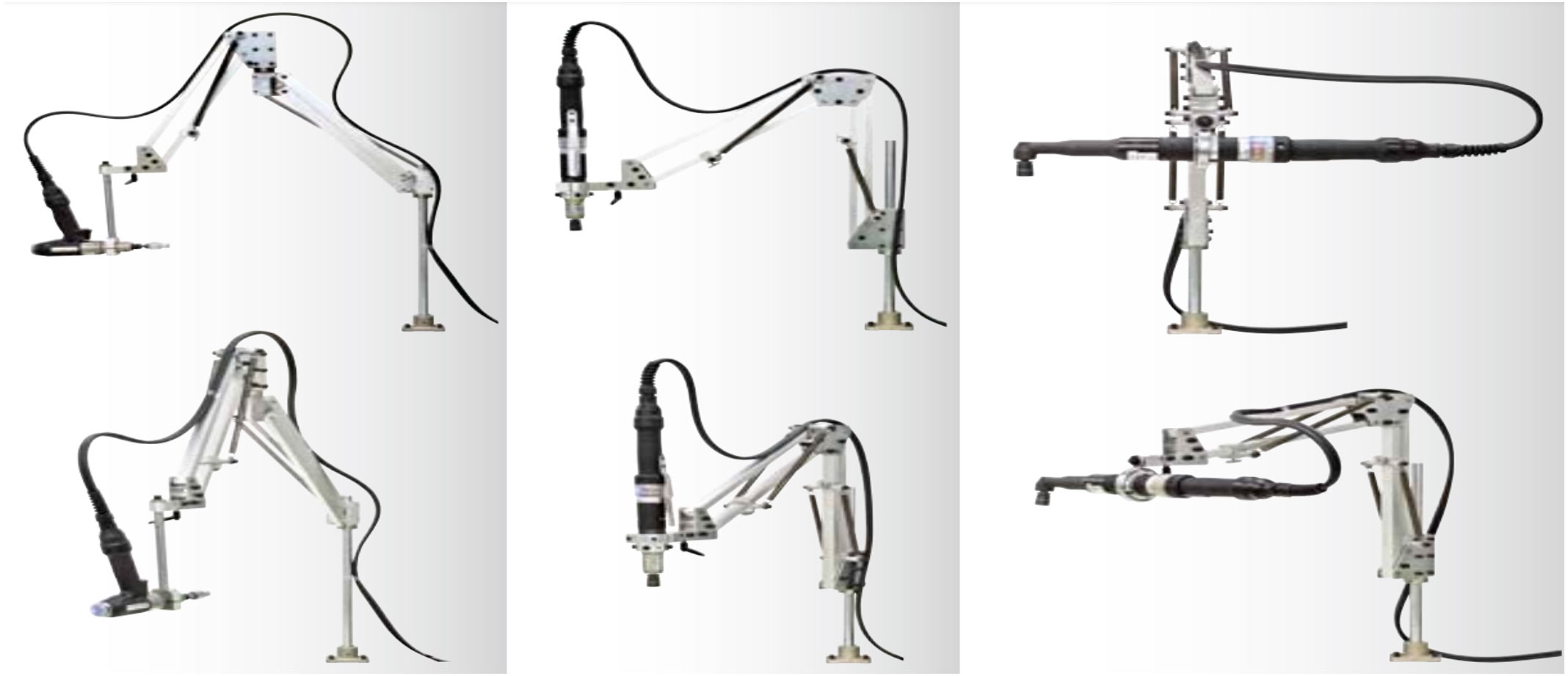

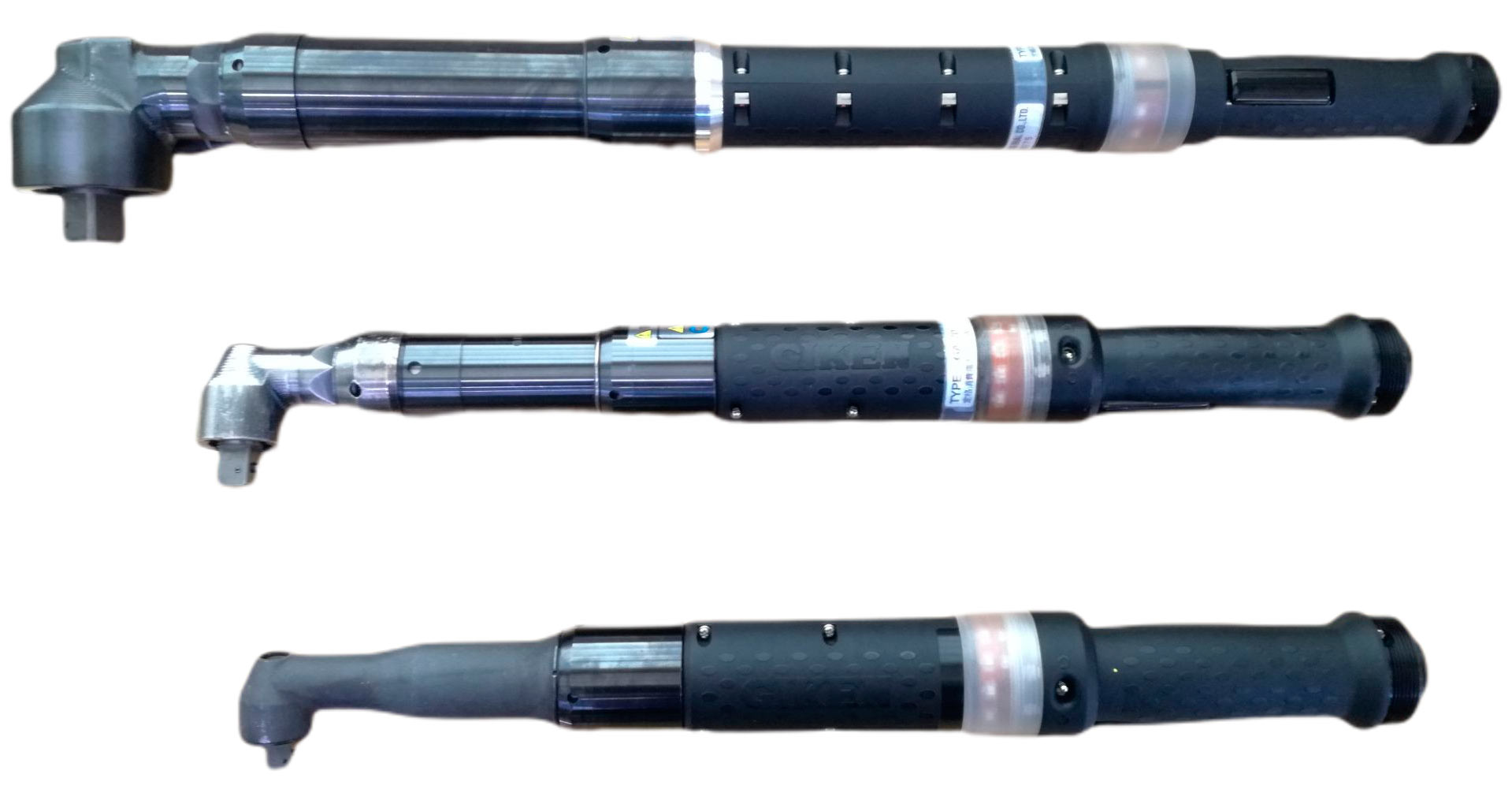

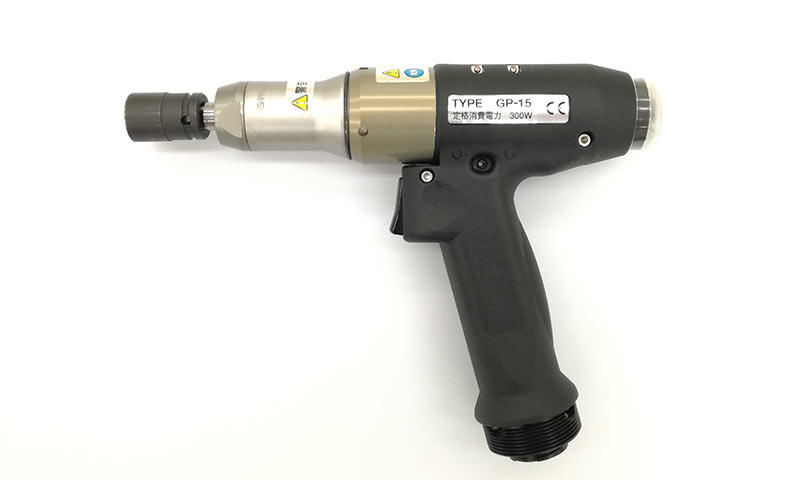

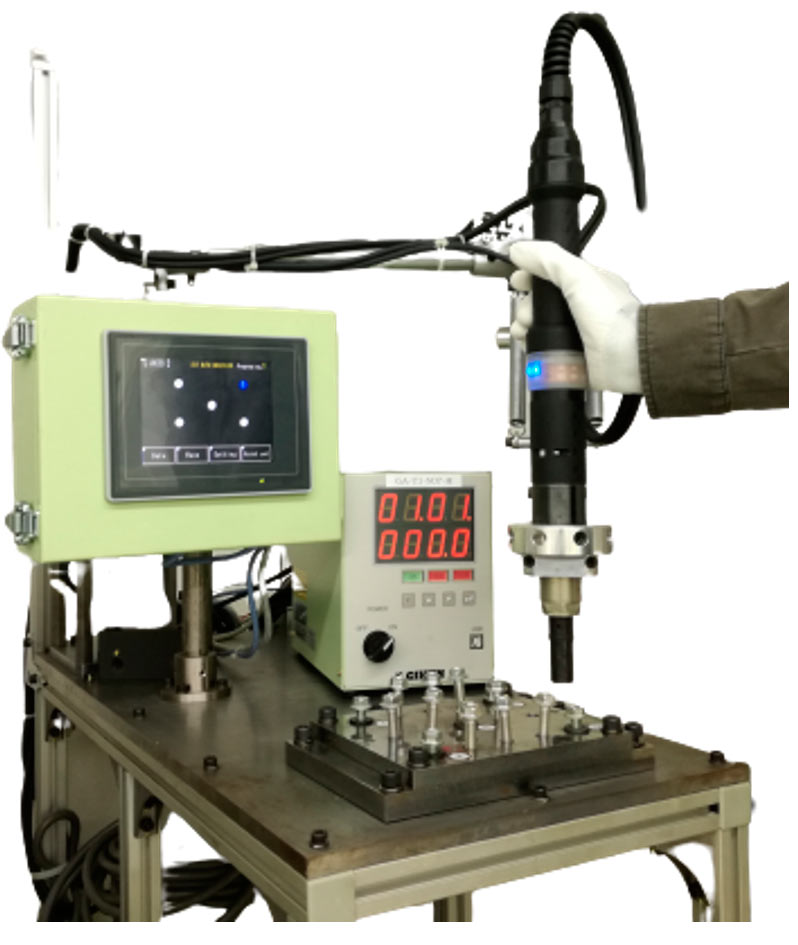

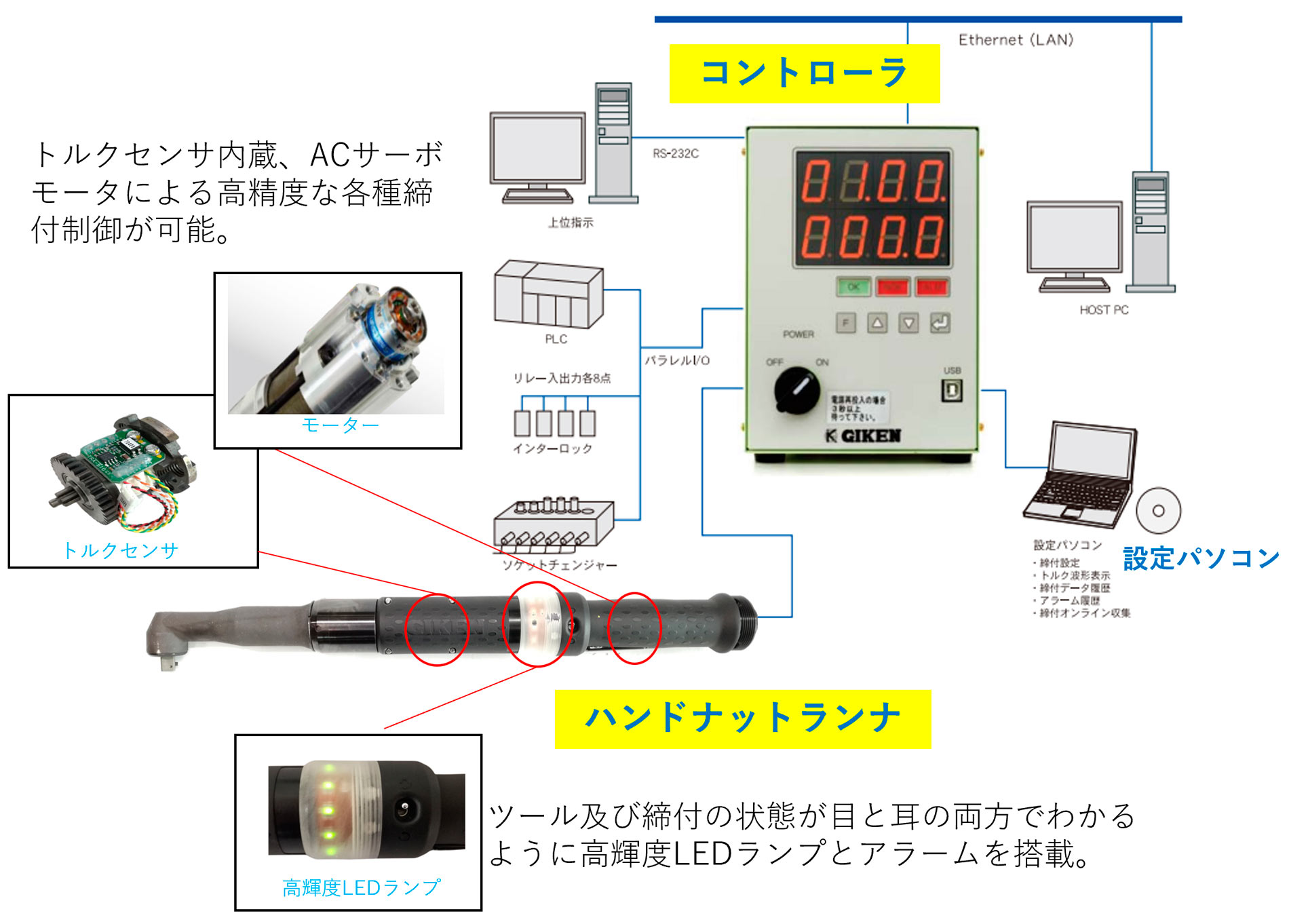

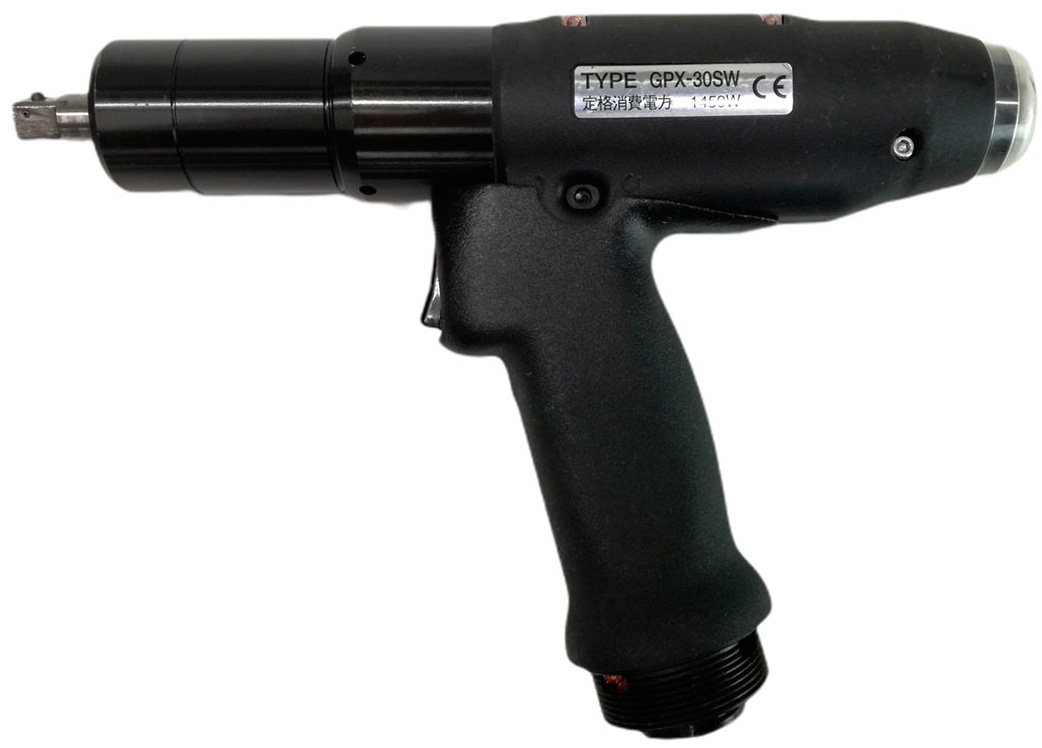

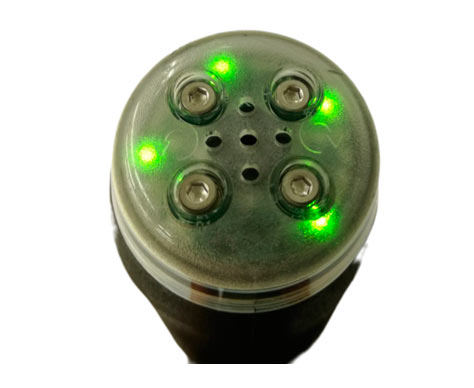

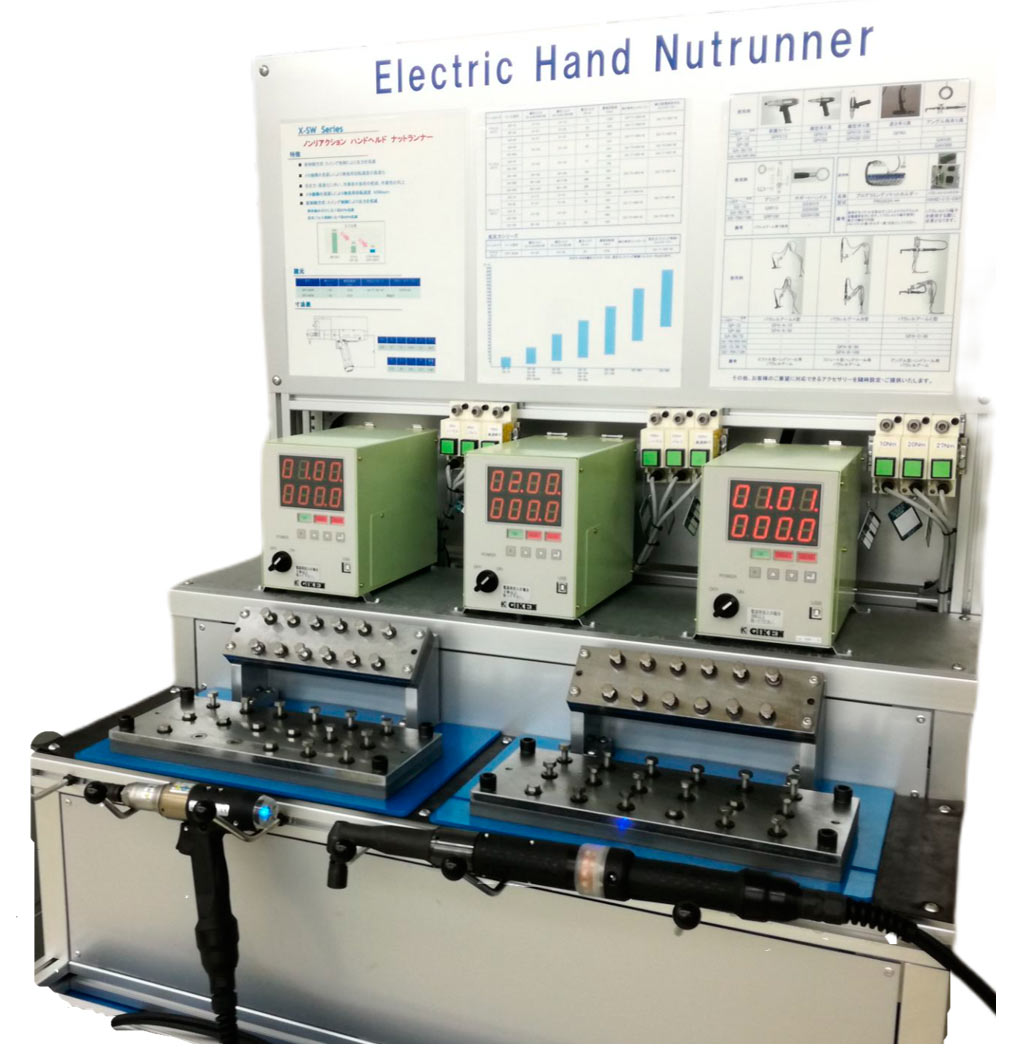

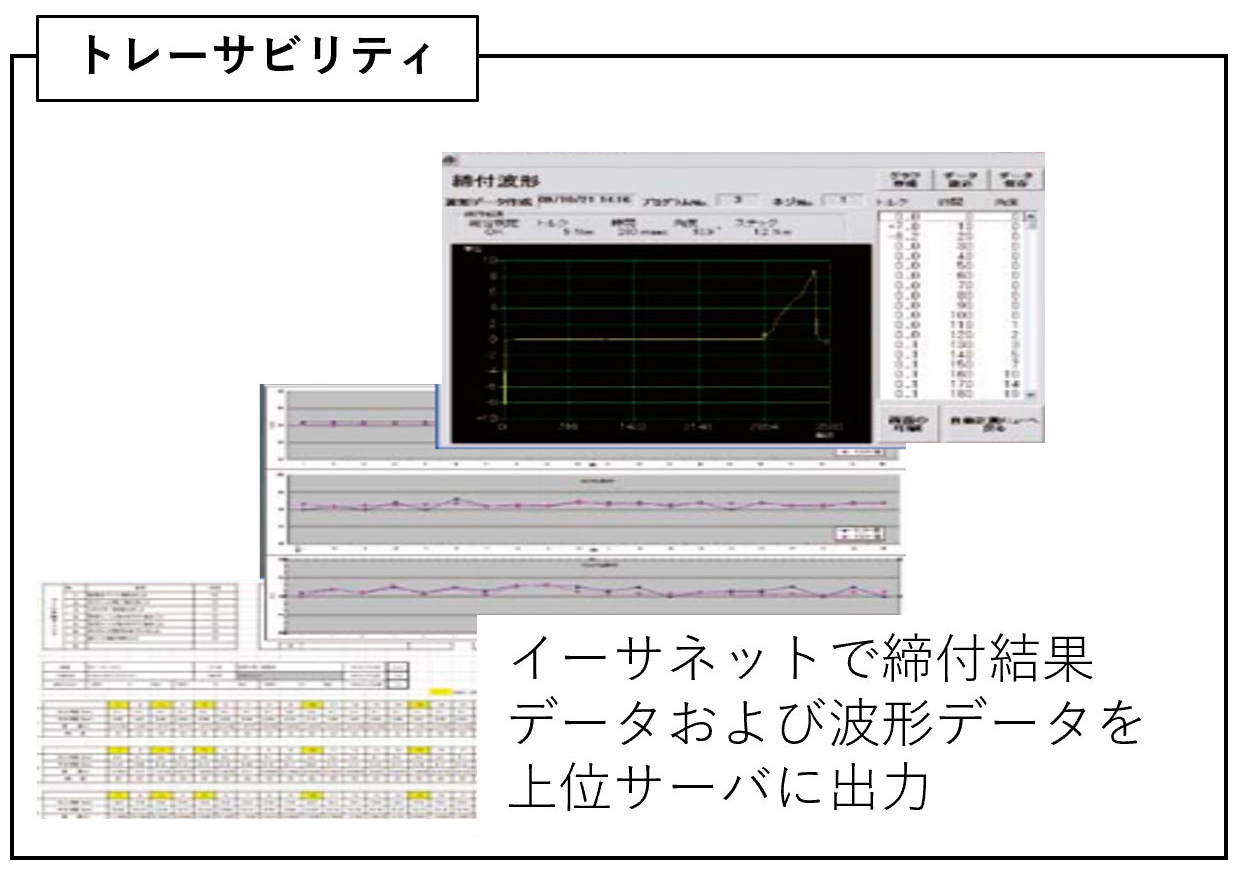

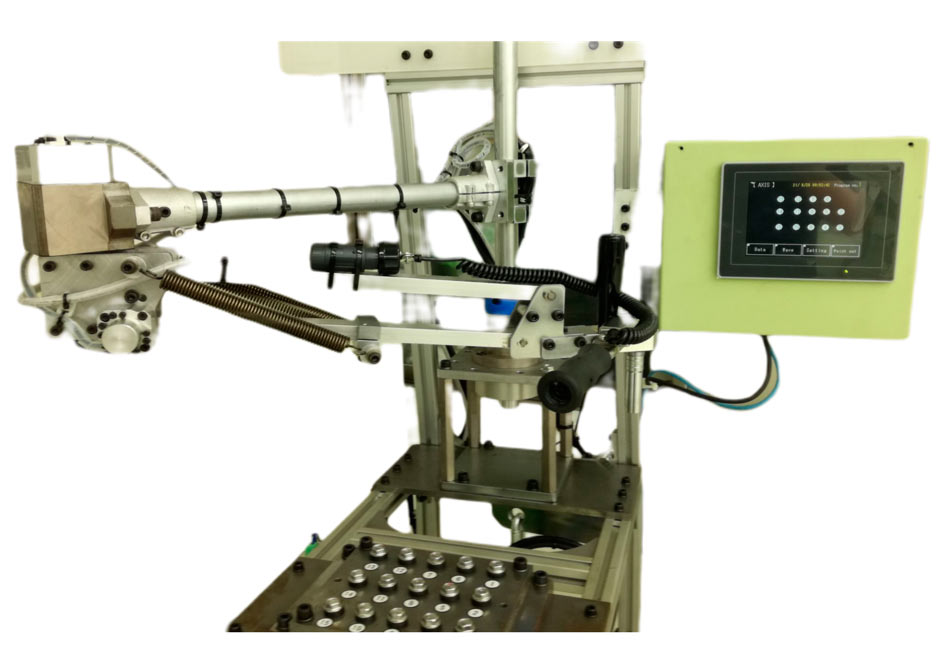

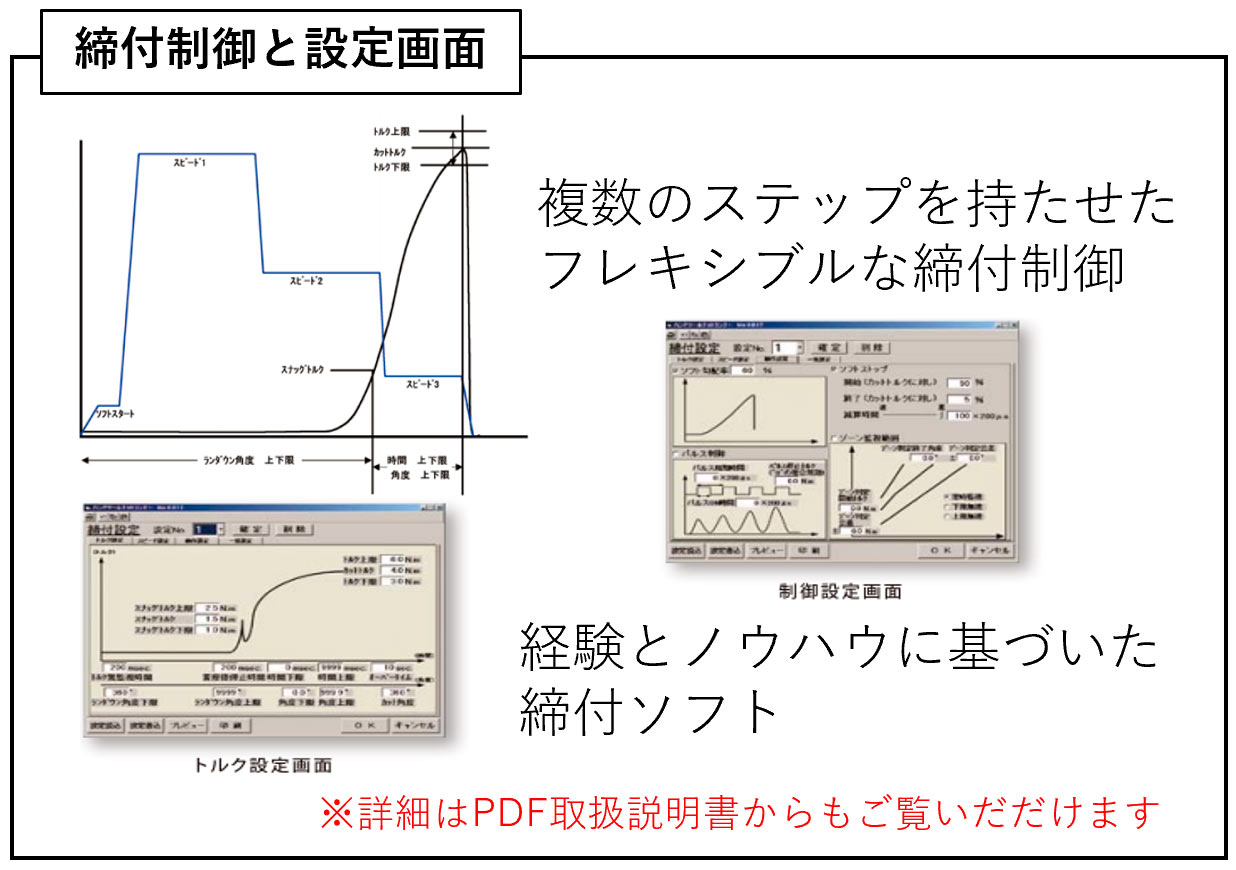

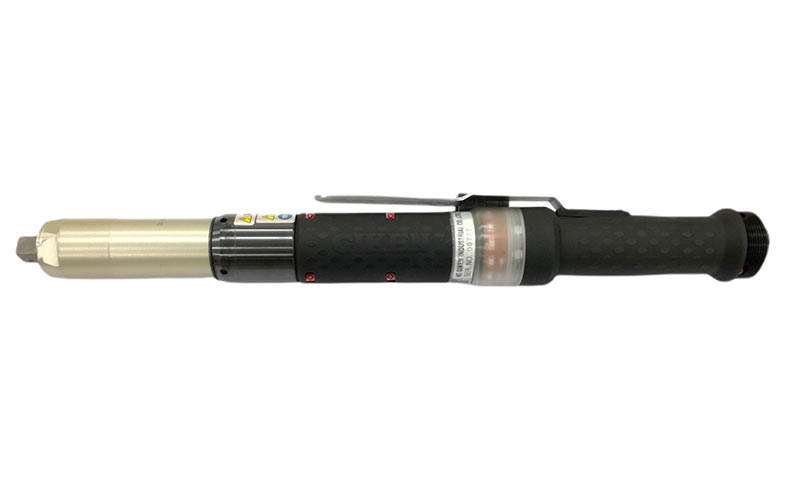

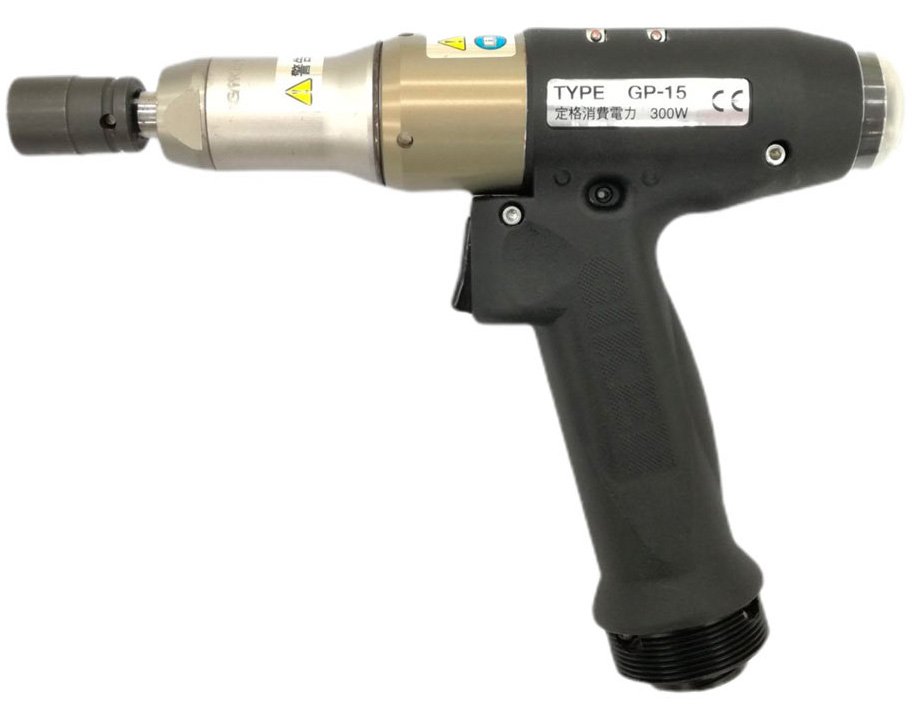

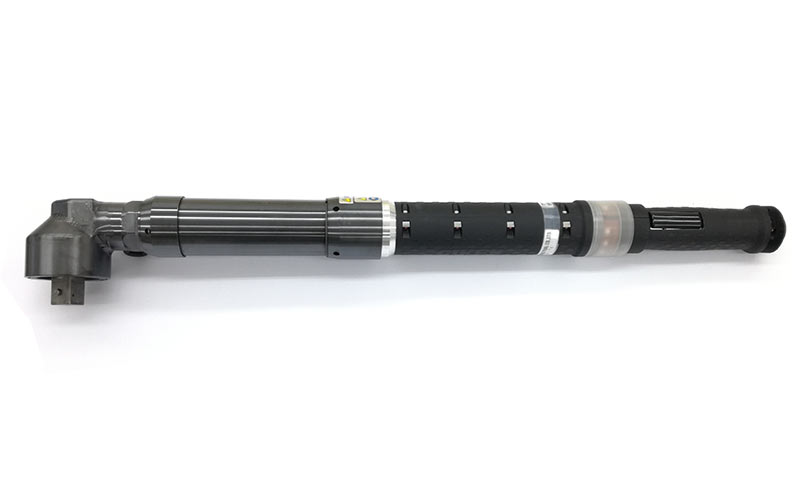

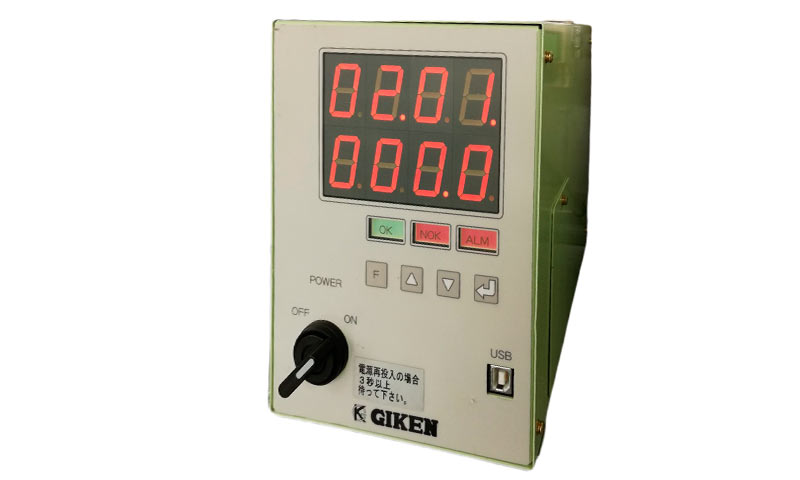

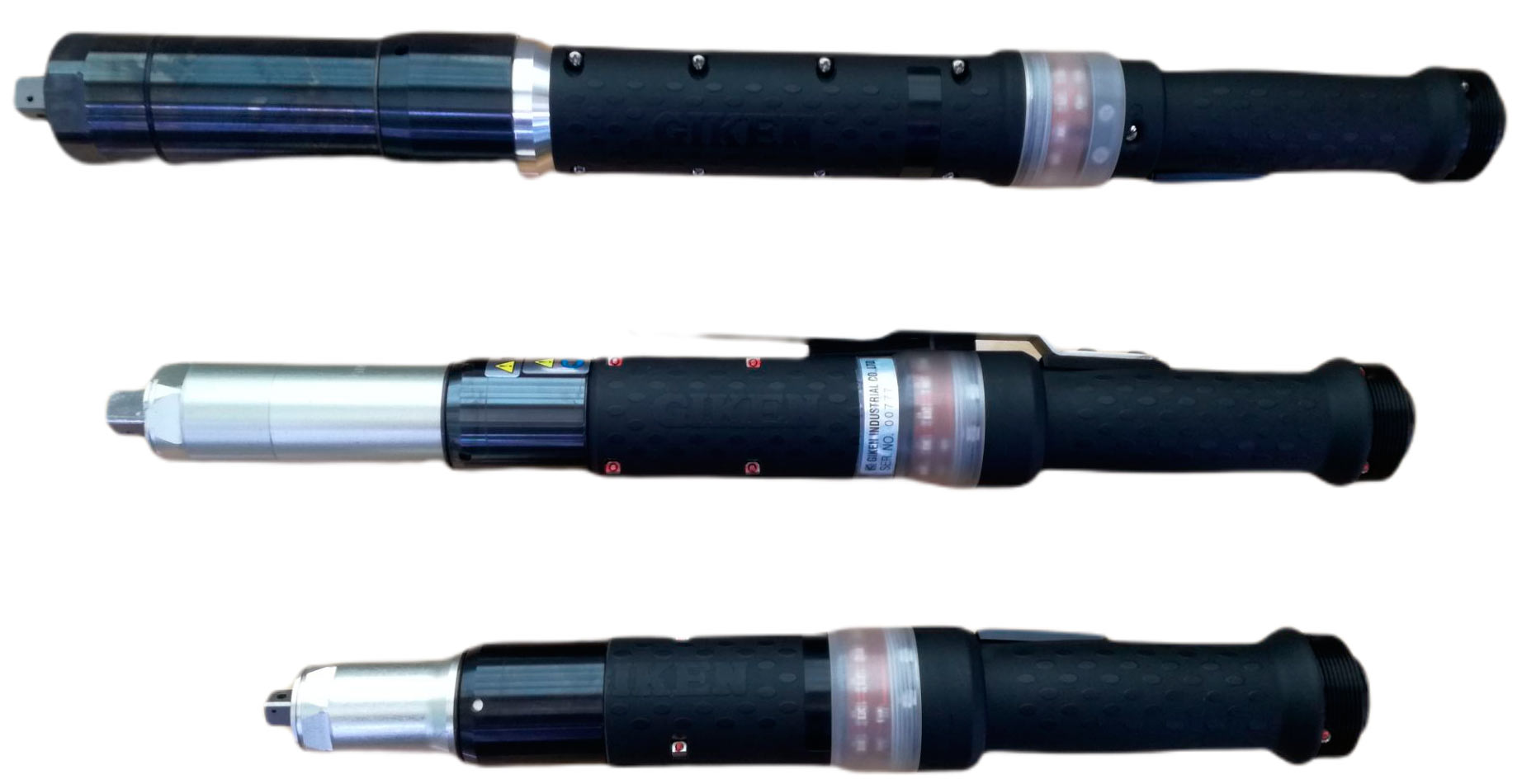

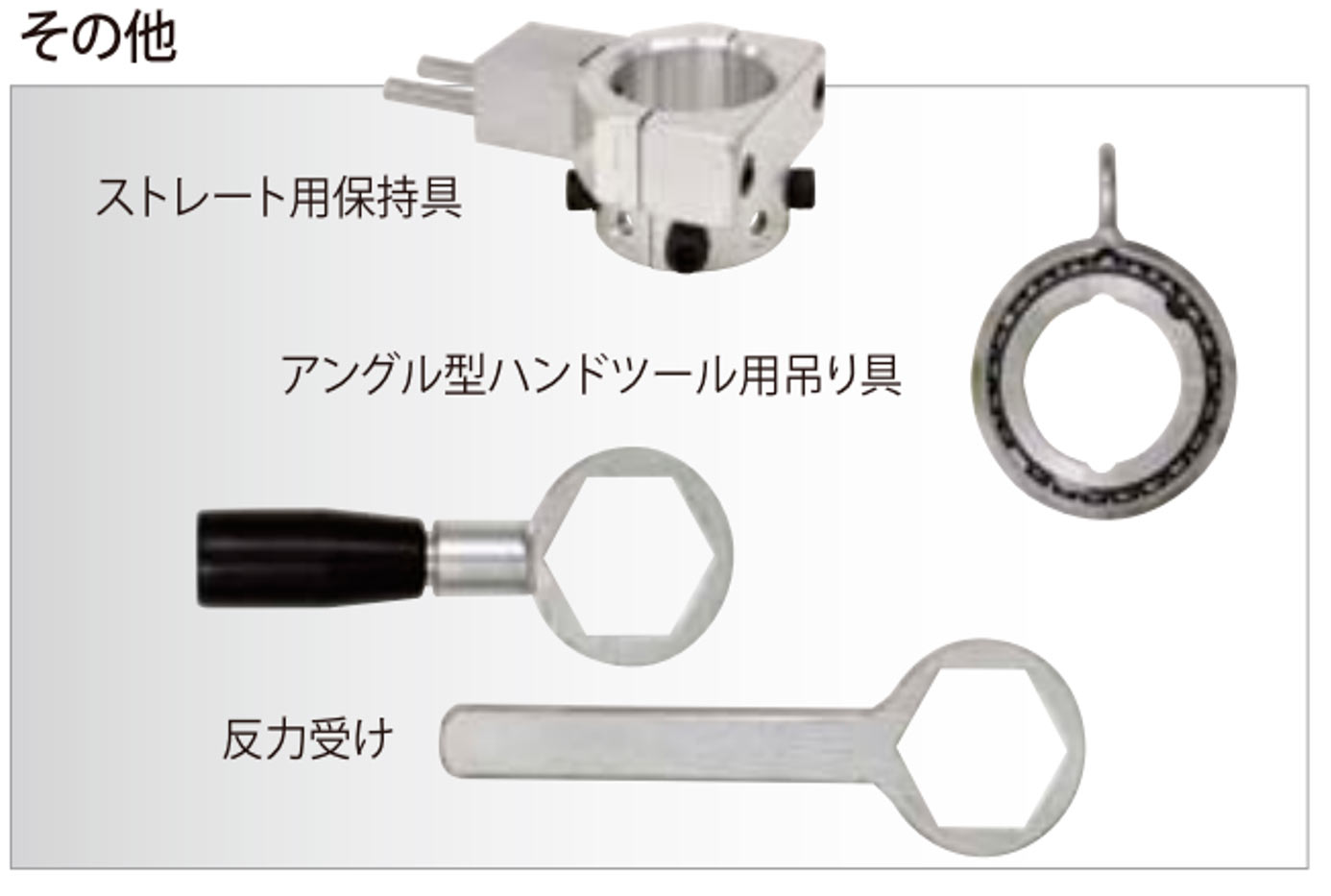

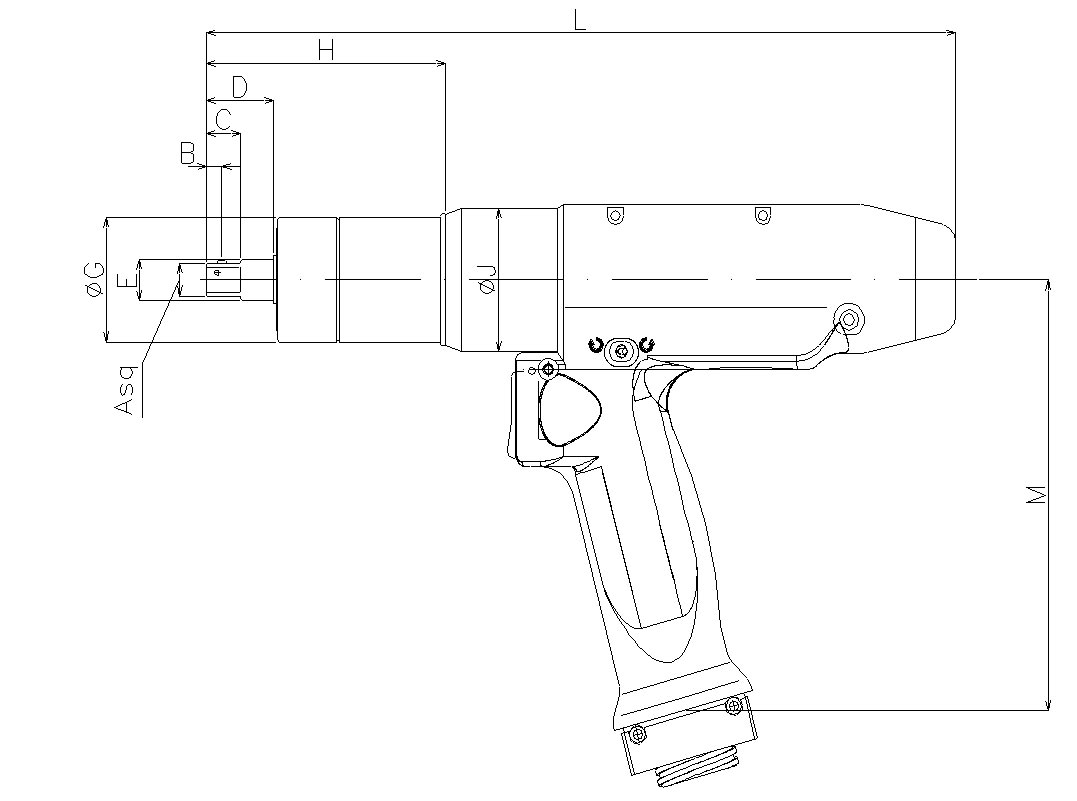

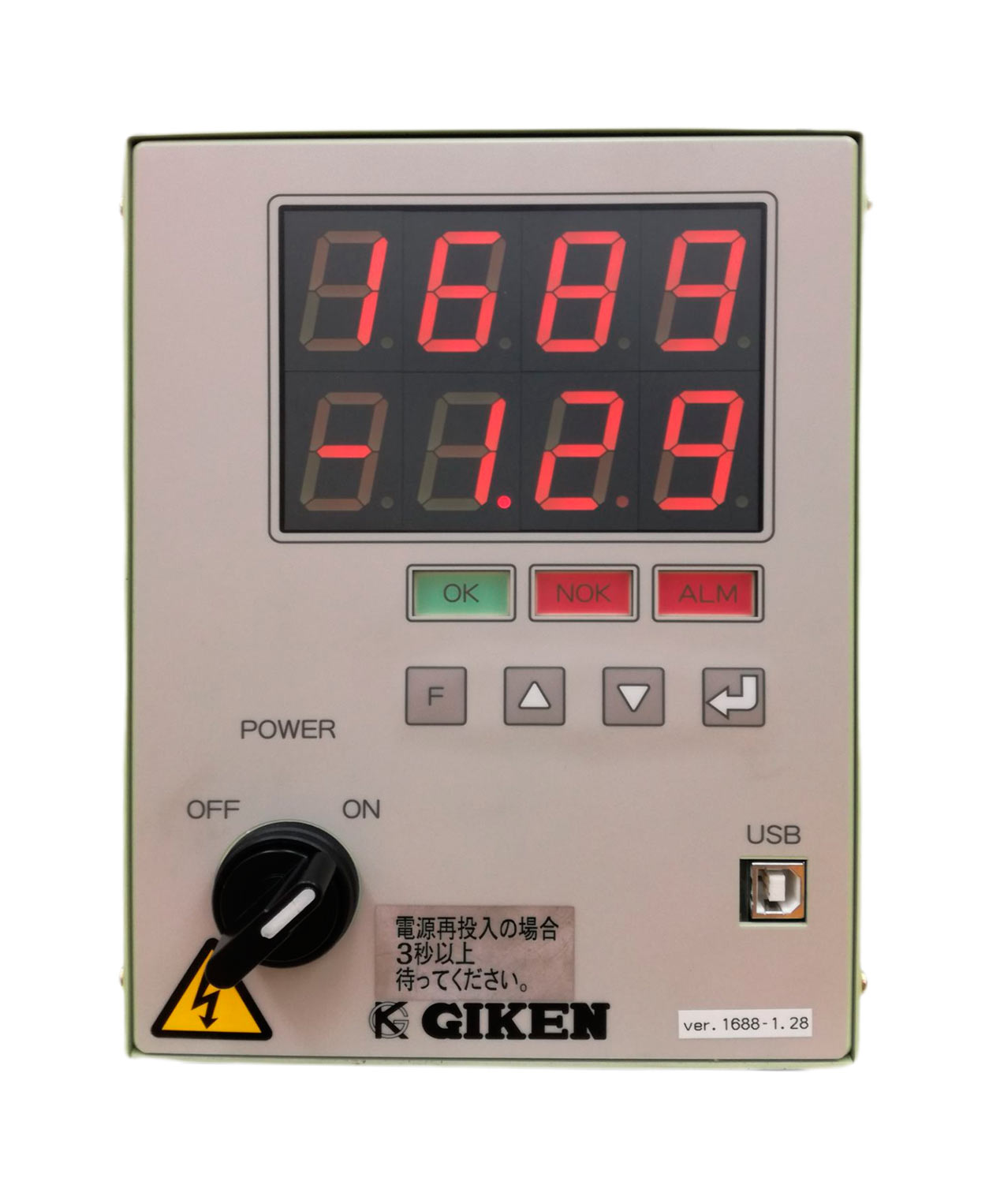

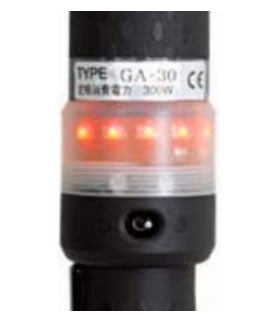

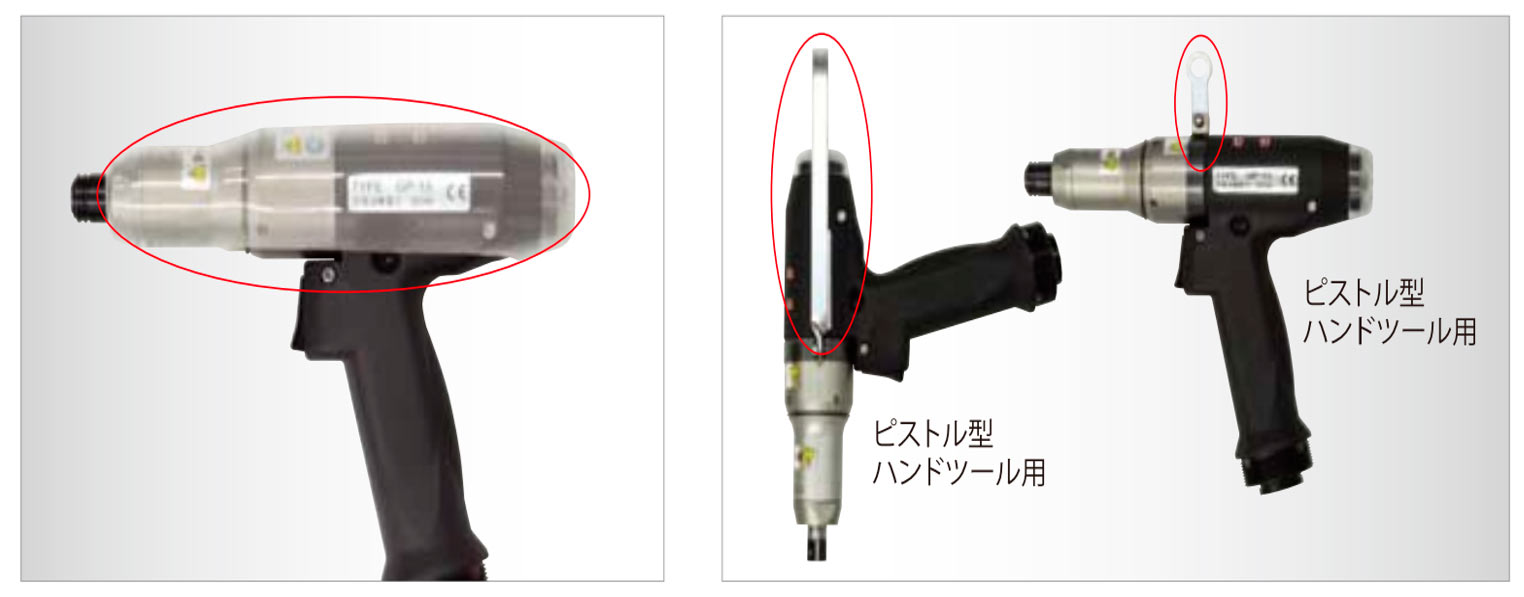

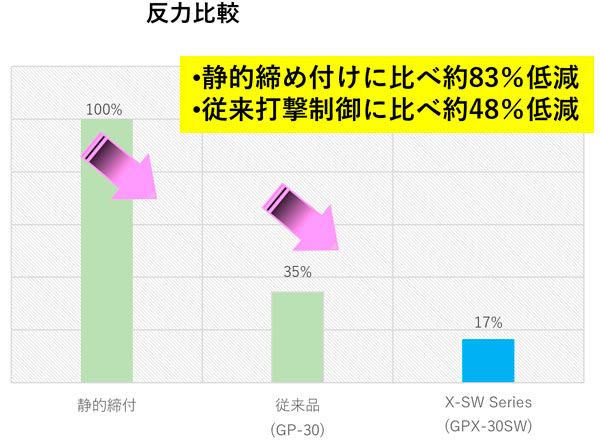

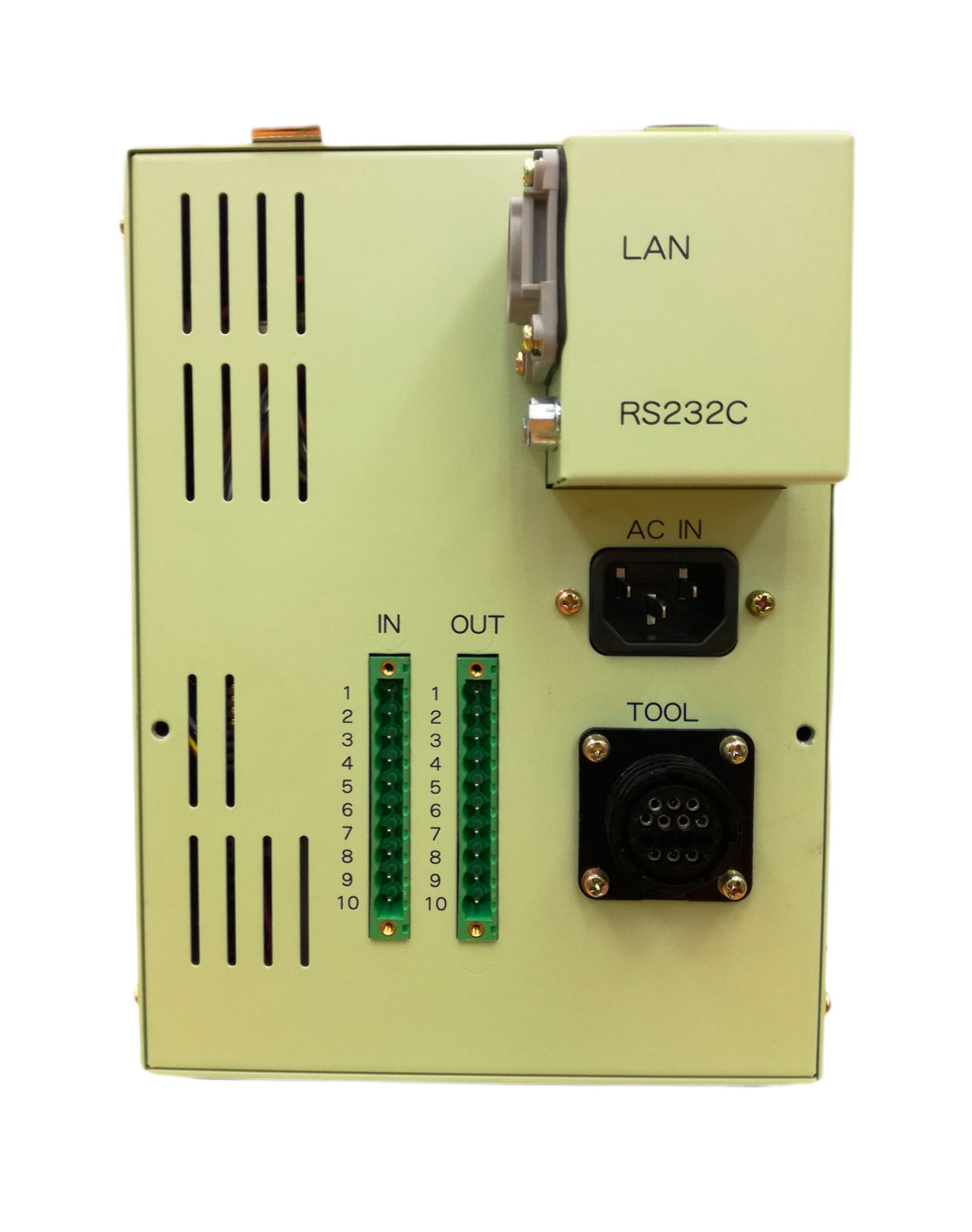

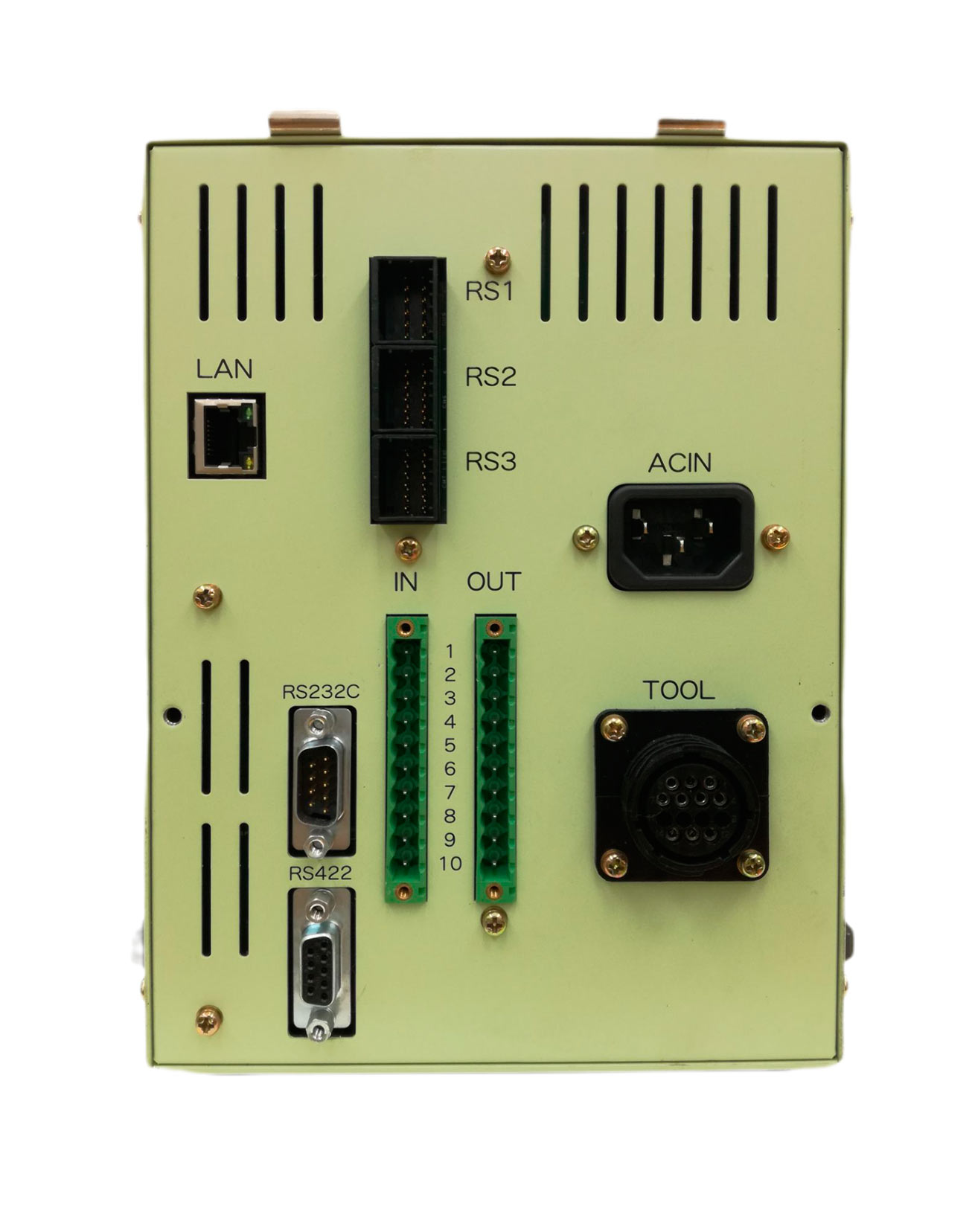

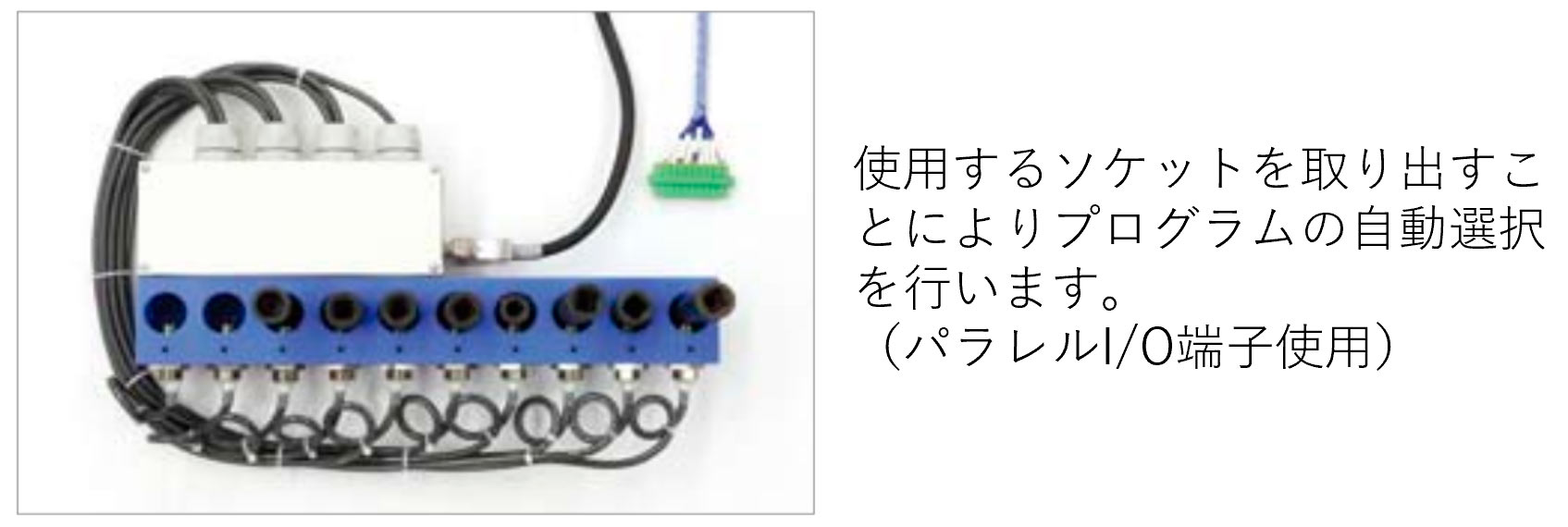

電動ハンドヘルドナットランナー ナットランナのトップメーカーが開発した、品質管理、エルゴノミクスを結集した、超小型軽量ツール。 ERGONOMICS アングル コントローラー ピストル ストレート 電動ハンドナットランナは、手作業で効率よく高精度でフレキシブルにねじ締付ができる締付工具です。 ツールの形状は、ピストルタイプ・アングルタイプ・ストレートタイプの3種類があります。 締め付けられる部位の特性に合わせ、最適なものをお選びいただけます。 その他にも、ポカヨケシステムや吊り具や治具などのアクセサリーも豊富に取り揃えております。 また、お客様のご要望に合わせ、ナットランナで培った経験とノウハウを生かした設備の設計製作等にも随時、対応しておりますのでお気軽にお問い合わせくださいませ。 システム構成と特徴 ピストルタイプ (ノンリアクション仕様) 諸元 製品カタログ 取扱説明書 設定ソフト GPX-30SW 新制御方式・スイング制御により反力を大幅に低減。 低反力・高速化に伴い、作業者の負担軽減、作業性の向上。 メカ機構の見直しにより無負荷回転速度の高速化 4700rpmを実現。 適応トルク 10～30N･m （※AC200V時） ツールの状態が一目でわかる 高輝度LEDランプ(アラーム搭載) 大型トリガースイッチ搭載 ピストルタイプ 諸元 製品カタログ 取扱説明書 設定ソフト GPシリーズ ピストルタイプは比較的低トルクで作業性を上げるため片手作業で横方向からの締付作業に適しています。 適応トルク３N･mから２７N･m (※AC200V時) までラインナップ。 ツールの状態が一目でわかる 高輝度LEDランプ(アラーム搭載) ピストルタイプ 緒元 タイプ ノンリアクションピストルタイプ ピストルタイプ 形式名 GPX-30SW GP-15 GP-30 シリーズ X-SWシリーズ GPシリーズ 適応トルク（Nm）AC200V時 10～30 3～13 6～27 適応トルク（Nm）AC100V時 10～26 3～13 6～24 最大トルク（Nm） 30 15 30 最大回転数（rpm） 4700 1250 950 全長（約）mm 241 205 250 質量（約）kg 1.1 0.75 1.2 対応コントローラー GA-T1-N07-MS GP-T1-N05-M GA-T1-N05-M 対応ケーブル 5m標準(GRP-K-5M) , 15m延長ケーブル(GPR-KL-15M) GPX-30SW 寸法表 Asq 9.52 B 5 C 11 D 21.25 E 12 ΦG 3.5 H 113 ΦJ 42 L 241 M 127 アングルタイプ 諸元 製品カタログ 取扱説明書 設定ソフト GAシリーズ 上段よりGA-300C,GA-70C,GA-30 アングルタイプは出力軸が持ち手に対して90度変換されていることから水平の締付姿勢で両手での締付作業に適しています。 適応トルク６N･mから３００N･m ※まで幅広いラインナップ。 作業姿勢が安定できることから比較的高いトルクでも作業が可能です。 ツールの状態が一目でわかる 高輝度LEDランプ(アラーム搭載) アングルタイプ 緒元 タイプ アングルタイプ 形式名 GA-30 GA-50 GA-70C GA-100C GA-200C GA-300C GA-300-N1 シリーズ GAシリーズ 適応トルク（Nm）AC200V時 6～27 10～45 15～63 20～90 40～180 60～250 60～300 適応トルク（Nm）AC100V時 6～21 10～35 15～43 20～68 40～139 60～185 60～210 最大トルク（Nm） 30 50 70 100 200 270 300 最大回転数（rpm） 800 470 400 500 220 145 90 全長（約）mm 430 444 469 538 576 599 611 質量（約）kg 1.4 1.5 1.9 3.0 4.0 4.4 4.4 対応コントローラ GA-T1-N05-M GA-T5-N04-M 対応ケーブル 5m標準(GRP-K-5M) , 15m延長ケーブル(GPR-KL-15M) ストレートタイプ 諸元 製品カタログ 取扱説明書 設定ソフト GSシリーズ 上段よりGS-100,GS-70,GS-15 ストレートタイプはモータから先端のソケット部までストレートになっていることから、ピストル、アングル、ストレートと３つの形状の中では、締付精度が最も安定するタイプです。 適応トルク3N･mから90N･m(※AC200V時)までラインナップ。 別売りアクセサリのパラレルアームと併用することにより、反力の影響を受けることなく自動締付ナットランナ設備と遜色なく高精度なねじ締付を行うことが可能です。 ツールの状態が一目でわかる 高輝度LEDランプ(アラーム搭載) ストレートタイプ 緒元 タイプ ストレートタイプ 形式名 GS-15 GS-30 GS-70 GS-70H GS-100 シリーズ GSシリーズ 適応トルク（Nm）AC200V時 3～13 6～27 15～63 20～90 適応トルク（Nm）AC100V時 3～13 6～24 15～55 20～78 最大トルク（Nm） 15 30 70 100 最大回転数（rpm） 1250 950 300 760 420 全長（約）mm 341 394 423 473 505 質量（約）kg 0.9 1.3 1.4 2.5 2.9 対応コントローラー GA-T1-N05-M GA-T5-N04-M 対応ケーブル 5m標準(GRP-K-5M) , 15m延長ケーブル(GPR-KL-15M) コントローラー 諸元 製品カタログ 取扱説明書 設定ソフト ナットランナー コントローラー ※年式、型式により若干、仕様・端子配列等が変更する場合がございます。 高速締付、高速着座：モーター性能、高速応答ソフト内蔵 多種対応プログラム：２４機種、外部信号により切替可 締付反力のアルゴリズム：ソフトストップ制御、ソフト勾配制御、パルス制御 ブロック締付：締付回数のカウント設定、ブロック数２０ 外部との通信ネット：標準RS-232C、イーサネット、パラレルI/O、オプションでフィールドバス対応 締付データ履歴機能内蔵：データ数６０００、異常アラーム履歴数２０ N04M/N05M (背面) N04M/N07MS (背面) コントローラー 緒元・名称一覧 形式名 GA-T5-N04-M 標準タイプ (位置検出機能無) GA-T1-N05-M 標準タイプ (位置検出機能無) GA-T1-N07-MS ピストル型低反力シリーズ用 (位置検出機能付き) GA-T1-N07-M 位置検出機能付きタイプ (オプション) No. 名称 機能 1 大型セク表示画面 各種設定、締付結果、動作結果、アラーム等を表示するオペレーションパネル 2 メイン電源スイッチ システム電源スイッチ 3 表示結果ランプ 締付結果ランプ（締付OK・締付異常NOK・アラームALM） 4 設定操作ボタン 手入力専用操作ボタン 5 設定パソコン通信用USBコネクタ 設定用パソコン接続用コネクタ 6 一次電源コネクタ AC電源ケーブル接続用コネクタ 7 ツールコネクタ ツールケーブル接続用コネクタ 8 RS1/RS2/RS3コネクタ レゾルバ接続用コネクタ（トレサアーム使用時）※N07M/N07MSのみ 9 RS-232Cコネクタ RS-232C接続用コネクタ 10 RS-422コネクタ RS-422通信コネクタ ※N07M/N07MSのみ 11 Ethernetコネクタ Ethernet接続用コネクタ 12 パラレルI/O端子（入力側） 外部とのパラレル通信コネクタ（入力側）（接続の際には別途 DC24Vが必要） 13 パラレルI/O端子（出力側） 外部とのパラレル通信コネクタ（出力側）（接続の際には別途 DC24Vが必要） ※仕様詳細はPDF取扱説明書からもご覧いだだけます アクセサリ ①ピストル型ハンドツール用保護カバー、吊り下げ用フック ②プログラミングソケットフォルダ ③パラレルアーム ピストルタイプ、ストレートタイプ、アングルタイプ それぞれのツールタイプに合わせて設計製作いたします。 ④締付座標検知付パラレルアームシステム ・締付座標の指示及び検知ができます。 ・位置XY座標精度±0.02 ・ボルトの締め忘れ、間違いが皆無になりNG品の流出はゼロになります。 ・アームが反力とツールの重さをを低減し、作業性が容易になります。 ・ディスプレイの画像で容易に判別が可能です。 ・コントローラーに座標演算機能が内蔵されコンパクトで安価です。 ・座標の設定は安易で簡単です。 ・NG処理ステーションのQL処理にも流用されています。 ⑤QLトレサブル 座標検知付パラレルアームをボルト締付設備のNG処理に用いられるLS付QLレンチに応用することで手直しミスをなくします。 お客様のご要望に対応できるアクセサリーや付属機器を随時設計・ご提供いたします。 弊社、展示室において、各種ハンドツールの試用をしていだだくことが可能です。 また、ご希望あれば、ハンドツールの実機を用いたデモにもお伺いたします。どうぞお気軽にお問い合わせくださいませ。
