トルクチェッカ・ナットランナーの概要と締付保証の信号確認

• トルクチェッカ・ナットランナーは、ストール・ナットランナーとトルク検知器が一体となり、締付作業と同時にトルクチェックも兼ね備えたナットランナーです。

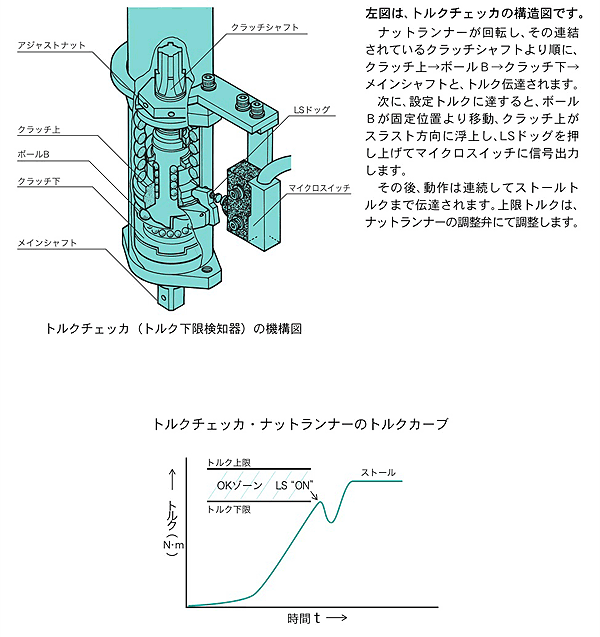

• トルク検知機構は、技研工業(株)が開発したもので、その特性を利用して、高信頼のトルクチェックが出来ます。トルク検知精度は、±5%の高確率にて、締付保証の信号確認が得られます。
• トルク検知機構が作動してリミットスイッチの信号確認にて、トルク不足・ボルトねじ切れ等、多方向にインターロックをとることが出来ます。
• ナットランナーの固定取り付けを行っているため反力方式に比べ、ナットランナー自体の慣性を受けず、トルク精度は優れています。
• 小型軽量の一体型であるため、簡単に取り付けることが出来ます。又ピッチ狭小も容易にセットできます。

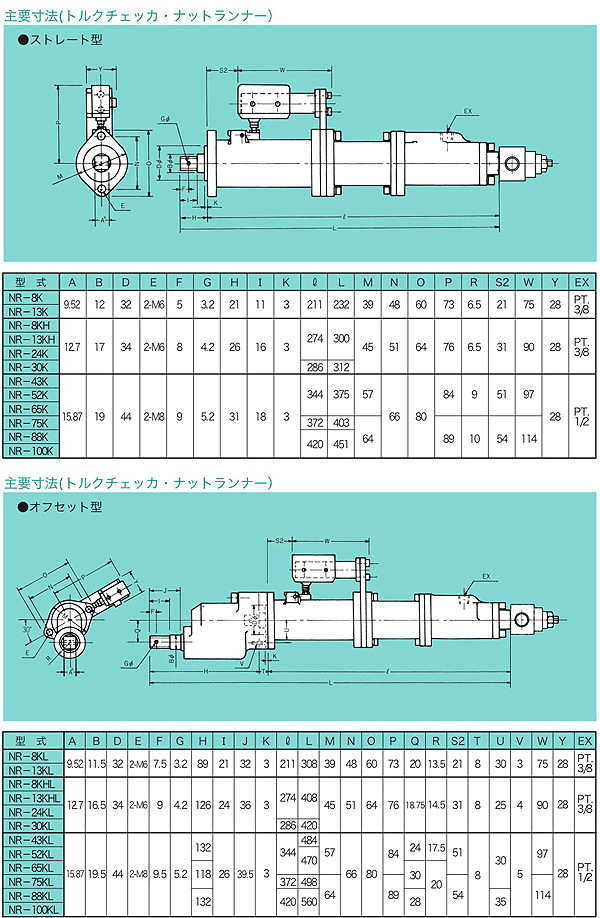

主要寸法

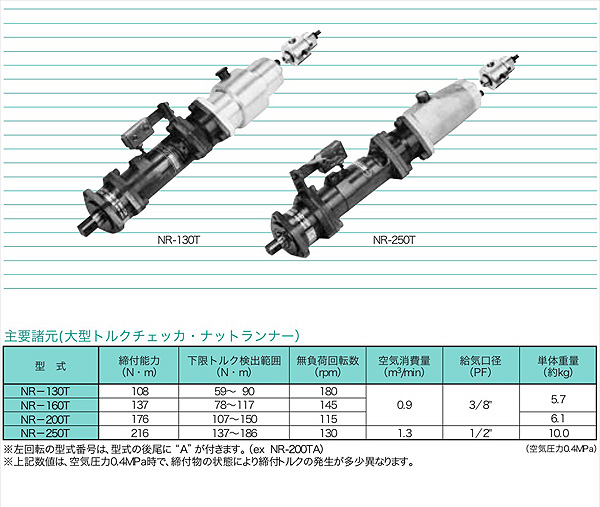

大型トルクチェッカ

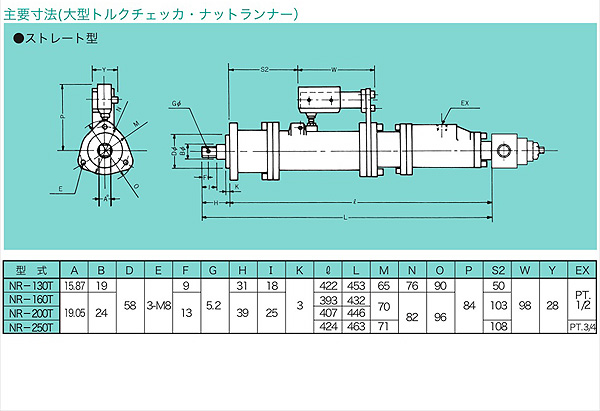

主要寸法

※仕様の数値は、設計変更その他の理由により予告なく変更させていただくことがあります。
