§NEWナットランナー ANZMシリーズ § GSS&GSSWコントローラ

インターフェースユニットの機能

1. インターフェースユニット1台につき、最大30軸迄の多軸制御が可能です。
2. 軸切り機能：各コントローラの押しボタンパネル操作により“軸切り”設定が可能。
   1. a. 設定パソコン通信機能。（CN11）
   2. b. M-NET通信機能。（M-NET）
   3. c. 品管パソコンorプリンタ接続。IDコントローラ接続。（CN12）
   4. d. 外部ディスプレイ接続機能。（CN13）

コントローラの機能

1. ドライバ機能
   1. a. 回生機能：駆動電圧が一定値を超えた場合、内部の抵抗にて消費させる回生回路内蔵。（回生抵抗は外付け）
   2. b. 放電機能：パネル面の押しボタンスイッチにより、駆動用チャージ電圧を放電する。
   3. c. アナログモニタ：パネル面チェックピンにてモニタ信号出力。（パラメータにて選択可能）
2. 表示／設定機能
   1. a. 7SEG・LED　4桁により、各種データ、パラメータ状態等を表示する。
   2. b. 押しボタンパネル操作により、一部パラメータの設定、変更が可能です。
3. 保護機能
   1. a. 過電流、過負荷、加速度、エンコーダ異常、駆動電源断、駆動電源過電圧、EEPROM異常、CPU異常等。
4. 動作補助機能
   1. a. 零倍チェック/センサチェック機能、履歴データ保存機能、波形サンプリング機能を装備しています。

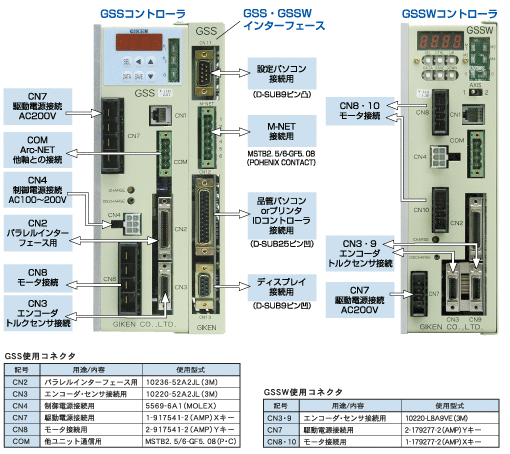

各部名称

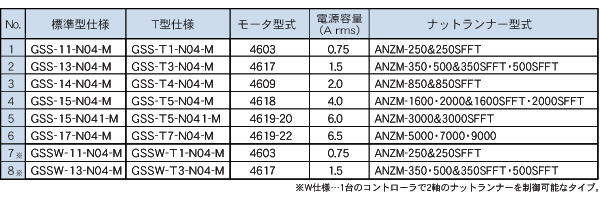

GSSコントローラとナットランナーとの対応表

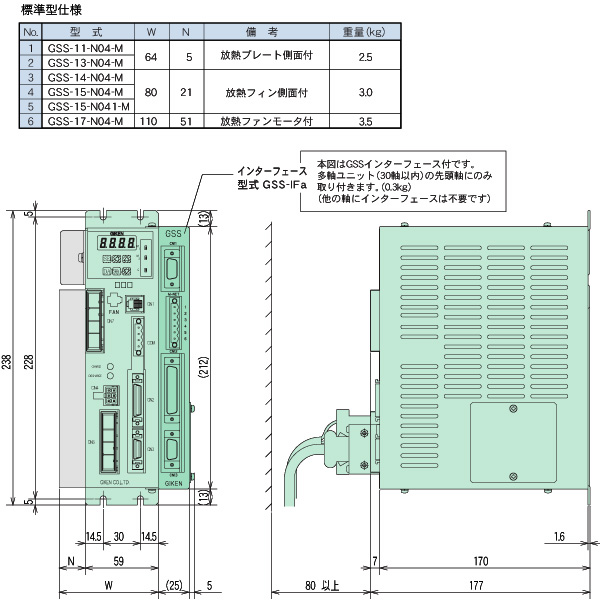

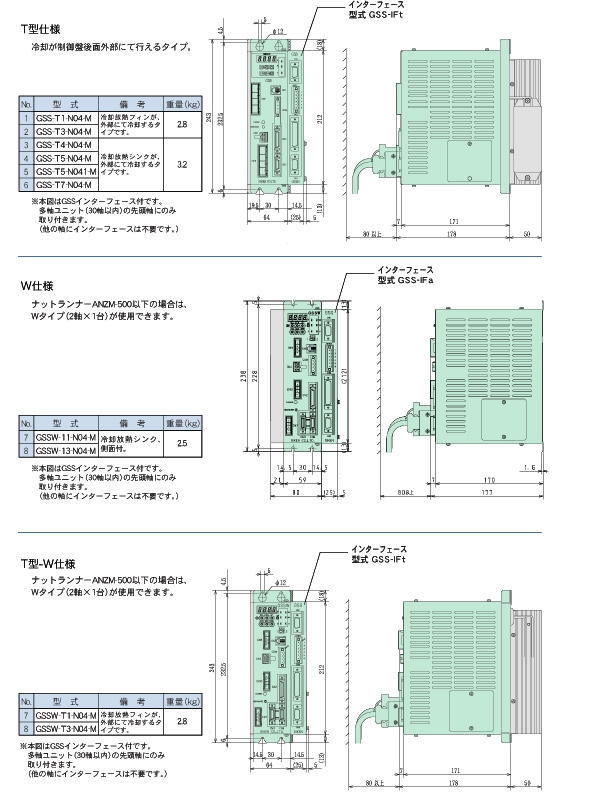

GSSコントローラ型式寸法表

※仕様の数値は、設計変更その他の理由により予告なく変更させていただくことがあります。
